SCK500シリーズ周波数インバータカタログ
応用
昇降機、工作機械、プラスチック機械、セラミック、ガラス、木工、遠心分離機、食品加工、繊維機器、印刷バッグ、工業用洗濯機などの分野
一般モードl命令

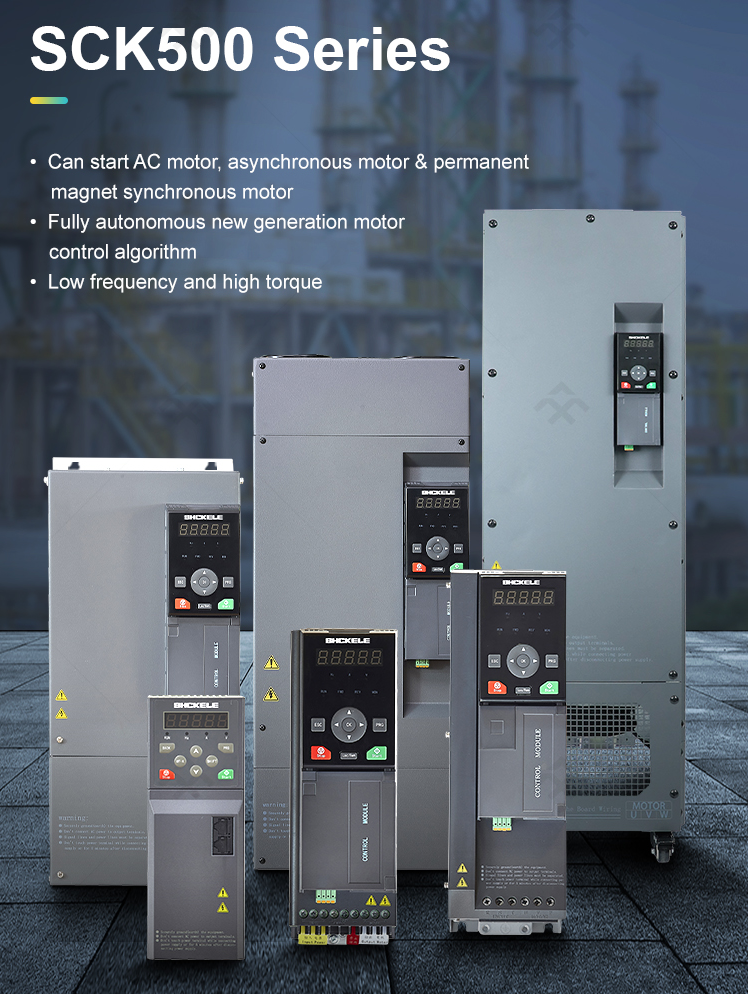

概要
電圧レベル：380V
出力クラス：1.5～710kW
●欧州連合CE規格に準拠：EN61800-5-1設計
●完全に独立した新世代のモーター制御アルゴリズム、一部のハイエンドアプリケーションでは欧米や日本のブランドの独占を突破
●低周波高トルク、オープンループ0.05Hzの安定した高トルク出力、機械設備の現場性能向上に貢献
●高速動的応答、高速加減速、複数の種類の負荷のより良い始動と停止を実現します。
●精密な磁束追従と最適化技術により、より効率的なモータ動作を実現
● ドライブの長時間動作を保証する高速電流制限技術
●モジュール設計コンセプト、高電力密度、設置スペースの節約
●オープンループベクトル制御はクローズドループベクトル制御に匹敵し、高精度、高応答
● あらゆる種類のACモータ、非同期モータ、永久磁石同期モータ、特殊モータを駆動できます。
●160～710kW標準内蔵DCリアクトル
製品品質の概要
Chuanken 技術チームは製品の品質を企業の生命とみなしており、生命を大切にし守るのと同じように製品の品質も大切にし守るべきです。
お客様に高品質の製品を提供することを重要な使命として、以下の原則と指示を遵守します。
モデルと仕様
| プロジェクト | 仕様 | ||||||||||||||||
| SCK500-4TXXXG(B) | 1.5 | 2.2 | 3.7 | 5.5 | 3.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | |
| 適応モーター出力(kW) | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | l1 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | |
| 入力 | 定格入力電流(A) | 4.5 | 6.3 | 11.4 | 16.7 | 21.9 | 32.2 | 1.3 | 19.5 | 59 | 57 | f9 | 89 | 10G | 139 | 151 | 196 |
| 出力 | 定格出力電流（A） | 3.8 | 5.1 | 9 | 13 | 17 | 24 | 32 | .37 | 45 | 60 | 75 | 90 | 112 | 150 | 180 | 210 |
| 出力電圧 | 3相0V～定格入力電圧 | ||||||||||||||||
| 最大出力周波数 | 300.00Hz（パラメータで変更可能） | ||||||||||||||||
| 搬送周波数 | 1.0kHz～16.0kHz | ||||||||||||||||
| 負荷容量 | 150%定格電流 60秒、180%定格電流 10秒、200%定格電流 0.5秒 | ||||||||||||||||
| 高周波 漏れ電流 裁判所の措置 | DCreactcr | 外装オプションパーツ | 内蔵オプション | ||||||||||||||
| ブレーキ機能 | ブレーキユニット | 標準内蔵 | 内蔵オプション | ||||||||||||||
| 電源 | 定格電圧 | AC:三相360V～460V | |||||||||||||||
| ラタッド頻度 | 50Hz/60Hz | ||||||||||||||||
| 許容範囲 電圧フリックフイスティオリ | -15%～10%。実際の許容範囲はAC323V～52HVです。 | ||||||||||||||||
| 許容範囲 フロッキー・フリクション | ±5% | ||||||||||||||||
| 電源容量(kVA) | 5.0 | 6.7 | 12 | 17.5 | 22.8 | 33.4 | 42.8 | 45 | 54 | 52 | 63 | 81 | 97 | 127 | 150 | 179 | |
| プロジェクト | 仕様 | |||||||||||||||
| SCK500-4TXXXG(B) | 132 | 160 | 185 | 200 | 220 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | |
| 適応モーター出力（kW） | 132 | 160 | 185 | 200 | 220 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | |
| 入力 | 定格入力電流(A) | 240 | 287 | 326 | 365 | 410 | 441 | 495 | 555 | 617 | 687 | 782 | 835 | 920 | 1050 | 1180 |
| 出力 | 定格出力電流（A） | 260 | 305 | 350 | 377 | 426 | 465 | 520 | 585 | 650 | 725 | 810 | 900 | 1020 | 1100 | 1300 |
| 出力電圧 | 3相過定格入力電圧 | |||||||||||||||
| 最大出力周波数 | 300.00Hz（パラメータで変更可能） | |||||||||||||||
| 搬送周波数 | 1.0kHz～16.0kHz | 1.0kHz～8.0kHz | ||||||||||||||
| 過負荷容量 | 150% 定格電流 60 秒、180% 定格電流 10 秒、200% 定格電流 0.5 秒 | |||||||||||||||
| 高周波 漏れ電流 対策 | DGreactor | 内蔵 オプリアナール | 標準内蔵 | |||||||||||||
| ブレーキ機能 | エラケユニット | 内蔵 オプション | 外部オプションパーツ | |||||||||||||
| 力 供給 | 定格電圧 | AC:三相360V～460V | ||||||||||||||
| 定格周波数 | 50Hz/60Hz | |||||||||||||||
| 許容範囲 電圧変動 | -15%～10%。実際の許容範囲:AC 323V～528V | |||||||||||||||
| 許容範囲 周波数変動 | ±5% | |||||||||||||||
| 電源容量（kVA） | 220 | 263 | 304 | 334 | 375 | 404 | 453 | 517 | 565 | 629 | 716 | 769 | 861 | 969 | 1092 | |
技術的パラメータ
| プロジェクト | 仕様 | ||
| 基本 関数 | 入力周波数 解決 | デジタルスロッティング：0.01Hz シミュレーション設定:最大速度 x0.025% | |
| 制御モード | 高度なスカラー制御 PGフリーベクターコントロール（SVC） PGベクターコントロールをお持ちですか？ | ||
| 始動トルク | SVC:0.25Hz 150% VC:0.00Hz 180% | ||
| 速度範囲 | SVC:1:200 | VC:1:100o | |
| 間隔安定性精度 | SVC:±0.5% | VC:±0.2% | |
| トルク制御精度 | SVC:5Hz以上±5% | VC:5Hz以上±3% | |
| トルク再入力精度 | モーターの定格トルクの0.5%以下 | ||
| トルク応答時間 | SVC:≤ 10ms(モーターの定格トルク) | VC:= 5ms(モーターの定格トルク) | |
| トルク | 自動トルクリフティング機能；手動トルク増加0.1%-30.0% | ||
| V/F曲線 | 直線、多重パワーカーブ、多点カーブ、V/F分離 | ||
| 減速曲線 | 直線、ポリライン、S字曲線 | ||
| DCブレーキ | DCブレーキ開始周波数：0.00-300.00Hz;DCブレーキ電流： 一定トルク 0.0 ～ 120.0%、バリアブロ トルク 0.0 ～ 90.0% DCブレーキ時間:0.0-30.0秒;DCブレーキ開始待ち時間なしの高速ブレーキ | ||
| ポイントコントロール | クリック周波数範囲:0.00Hz～50.00Hz インチング減速時間範囲:0.0秒～3600.0秒 | ||
| プロセス終了- ループPD | 閉ループ制御システムは簡単に実現できる | ||
| PLC、よりシンプルに 説明書 | 内蔵のシンプルなPLCまたはxターミナルで最大16セグメントの速度を実現できます。 | ||
| 自動電圧 規制 | グリッド電圧が変動しても、出力電圧は自動的に安定します。 | ||
| 何度も何度も 圧力失速制御 | 動作中に電流と電圧を自動的に制限し、過電圧や 過電圧tros to | ||
| 自動高速 電流制限 | 過電流障害を最小限に抑え、ドライブの正常な動作を保護します | ||
| トルク制限と コントロール | 「掘削機」機能は、頻繁に発生するのを防ぐために、操作中に自動的にトルクを制限します。 過電流トリップ；ベクトル制御でトルク制御を実現可能 | ||
| パーソナライズ 関数 | インスタントストップ | 負荷フィードバックエネルギーは過渡時の電圧低下を補償するために使用される。 停止してドライバーを短時間稼働させ続ける | |
| 高速電流制限 | ドライブの過電流による頻繁な故障を回避する | ||
| タイミング機能 | ドライバータイミング制御の実現 | ||
| モーターgxerheat | モーターの温度検出は外部センサーで簡単に行えます | ||
| パラメータコピー | パラメータのアップロード、ダウンロード、パラメータの高速設定を実現できます | ||
| ダブルソModbus | デュアルネットワークポートはModbusをサポートし、シンプルなネットワークを実現します | ||
| 電源投入時のショート 回路検出 | 短絡検出時に自動的に電力を供給 | ||
| フラックスブレーキ | フラックスブレーキにより、より速い減速停止を実現できます | ||
| プロジェクト | 仕様 | |
| 走る | 実行命令 | キーボードコマンド、端末コマンド、通信コマンド、マルチセグメント コマンド; さまざまな方法で切り替え可能 |
| マスタースポード指導 | 12のメインスピード命令がmodoで与えられ、さまざまな方法で切り替えることができます | |
| 補助速度指示 | 9種類の補助速度指示が提供され、補助速度の微調整を柔軟に実現できます。 スピード合成 | |
| 入力端子 | 7つの端子（うち1つは高速パルス入力をサポート） 3すべての端子、10〜10Vの電圧信号をサポート、20〜10Vの電圧信号または0〜 20mA電流信号15V差動エンコーダインターフェース | |
| 出力端子 | 2つのリレー出力 2つのトランジスタ出力、そのうち1つは高速パルス出力をサポート 2つのAO出力、どちらも0〜10Vの電圧信号または0〜20mAの電流信号をサポート | |
| 人間- コンピューター 交流 | LEDディスプレイ | LEDキーボード |
| 液晶ディスプレイ | LCD操作キーボード | |
| キーロック機能 | キーボードの誤操作を防止するためにキーボードのキーロック機能の全部または一部を実現します | |
| キーボード緊急停止 | キーボードの停止キーを使用してコマンドソースを停止し、運用上のリスクを軽減します。 | |
| 保護 関数 | 短絡保護 | 出力相短絡保護、出力対地短絡保護 |
| 過電流保護 | 定格駆動電流の2.2倍を超えると保護を停止 | |
| 過電圧保護 | メインループのDCバス電圧が80ovを超えると停止します。 | |
| 低電圧保護 | メインループのDCバス電圧が360V未満の場合は停止します | |
| 過負荷保護 | 停止 定格電流150%、60秒動作停止 | |
| 過熱保護 | ドライブlGBT過熱保護 | |
| 欠相保護 | 三相入力相保護、三相出力相保護 | |
| 環境 | 使用場所 | 屋内、直射日光、ほこり、腐食性ガス、可燃性ガス、オイルミスト、水蒸気のない場所。 水滴と塩 |
| 高度 | 1000 メートル未満では出力低下は必要ありません。1000 メートルを超えると、100 メートル上昇するごとに出力低下が 1% 発生します。 最高高度は30メートル以下 | |
形状と取り付け寸法
| ドライバータイプ | プロファイルと取り付けサイズ(mm) | |||||||
| W | H | D | W1 | W2 | H1 | 取り付け 絞り | 原子炉 | |
| SCK500-4T1.5GB | 81 | 237 | 173 | 67.5 | 57 | 57224.5 | 4.5 | |
| SCK500-4T2.2GB | ||||||||
| SCK500-4T3.7GB | ||||||||
| SCK500-4T5.5GB | ||||||||
| SCK500-4T7.5GB | 95 | 297 | 222 | 73.5 | 73.5 | 287.5 | 6 | |
| SCK500-4T11GB | ||||||||
| SCK500-4T15GB | ||||||||
| SCK500-4T18.5GB | 185 | 440 | 249 | 140 | 140 | 427.5 | 7 | マッチング |
| SCK500-4T22GB | ||||||||
| SCK500-4T30GB | ||||||||
| SCK500-4T37G | 239 | 604.5 | 269.5 | 180 | 148.5 | 580 | 9.5 | |
| SCK500-4T45G | ||||||||
| SCK500-4T55G | 265 | 690 | 323 | 200 | 200 | 674 | 9.5 | |
| SCK500-4T75G | ||||||||
| SCK500-4T90G | 295 | 833.5 | 338.5 | 200 | 200 | 810 | 12 | |
| SCK500-4T110G | ||||||||
| SCK500-4T132G | ||||||||
| SCK500-4T160G | 350 | 1070 | 407 | 265 | 265 | 1046.5 | 14 | |
| SCK500-4T185G | ||||||||
| SCK500-4T200G | ||||||||
| SCK500-4T220G | 339 | 1104.5 | 498 | 265 | 175 | 1081.5 | 14 | |
| SCK500-4T250G | ||||||||
| SCK500-4T280G | ||||||||
| SCK500-4T315G | 660 | 1339.5 注:1339.5インチ ベース350を含む | 392 | 600 | 550 | 1312 注記:1312 Base35oを含む | 14 | 標準 内蔵 |
| SCK500-4T355G | ||||||||
| SCK500-4T400G | ||||||||
| SCK500-4T450G | ||||||||
| SCK500-4T500G | '850 | 1600 | 600 | - | - | - | 16 | |
| SCK500-4T560G | ||||||||
| SCK500-4T630G | ||||||||
| SCK500-4T710G | ||||||||
添付：315kW～450kW ブックサイズ
| ドライバータイプ | プロファイルと取り付けサイズ（mm） | |||||||
| W | H | D . | W1 | W2 | H1 | 取り付け 絞り | 原子炉 | |
| SCK500-4T315G | 339 | 1300 | 546.5 | 265 | 175 | 1267.5 | 16 | 標準 内蔵 |
| SCK500-4T355G | ||||||||
| SCK50O-4T400G | ||||||||
| SCK50O-4T450G | ||||||||
SCK500シリーズの周辺機器選定、端子ネジおよび配線仕様
| ドライバータイプ | 回路 ブレーカ （あ） | 連絡先 （あ） | 電源ターミナル | アース端子 | ||||
| スクリュー | 締め付け 一瞬 （ナノメートル） | ケーブル 仕様 （mm²） | スクリュー | 締め付け 一瞬 （ナノメートル） | ケーブル 仕様 （mm²） | |||
| SCK500-4T1.5GB | 10 | 9 | M4 | 1.2～1.5 | 2.5 | M3 | 0.5～0.6 | 2.5 |
| SCK500-4T2.2GB | 16 | 12 | M4 | 1.2～1.5 | 2.5 | M3 | 0.5～0.6 | 2.5 |
| SCK500-4T3.7GB | 20 | 18 | M4 | 1.2～1.5 | 4 | M3 | 0.5～0.6 | 4 |
| SCK500-4T5.5G8 | 32 | 32 | M5 | 2.5～3.0 | 4 | M5 | 2.5～3.0 | 4 |
| SCK500-4T7.5GB | 32 | 32 | M5 | 2.5～3.0 | 6 | M5 | 2.5～3.0 | 6 |
| SCK500-4T11GB | 50 | 50 | M5 | 2.5～3.0 | 6 | M5 | 2.5～3.0 | 6 |
| SCK500-4T15GB | 63 | 50 | M5 | 2.5～3.0 | 6 | M5 | 2.5～3.0 | 6 |
| SCK500-4T18.5GB | 80 | 65 | M6 | 4.0～5.0 | 10 | M6 | 4.0～5.0 | 10 |
| SCK500-4T22GB | 100 | 8o | M6 | 4.0～5.0 | 16 | M6 | 4.0～5.0 | 16 |
| SCK500-4T30GB | 125 | 95 | M6 | 4.0～5.0 | 25 | M6 | 4.0～5.0 | 16 |
| SCK500-4T37G | 160 | 125 | M8 | 9.0～10.0 | 25 | M8 | 9.0～10.0 | 16 |
| SCK500-4T45G | 200 | 150 | M8 | 9.0～10.0 | 35 | M8 | 9.0～10.0 | 16 |
| SCK500-4T55G | 225 | 185 | M8 | 9.0～10.0 | 50 | M8 | 9.0～10.0 | 25 |
| SCK500-4T75G | 250 | 225 | M10 | 17.6～22.5 | 60 | M8 | 9.0～10.0 | 35 |
| SCK500-4T90G | 315 | 265 | M10 | 17.6～22.5 | 70 | M8 | 9.0～10.0 | 35 |
| SCK500-4T110G | 350 | 330 | M10 | 17.6～22.5 | 100 | M8 | 9.0～10.0 | 50 |
| SCK500-4T132G | 400 | 400 | 10 | 17.6～22.5 | 120 | M8 | 9.0～10.0 | 70 |
| SCK500-4T160G | 500 | 400 | M12 | 31.4～39.2 | 150 | M12 | 31.4～39.2 | 95 |
| SCK500-4T185G | 500 | 500 | M12 | 31.4～39.2 | 150 | M12 | 31.4～39.2 | 95 |
| SCK500-4T200G | 630 | 500 | M12 | 31.4～39.2 | 185 | M12 | 31.4～39.2 | 95 |
| SCK500-4T220G | 630 | 630 | M12 | 31.4～39.2 | 185 | M12 | 31.4～39.2 | 120 |
| SCK500-4T250G | 800 | 630 | M12 | 31.4～39.2 | 120×2 | M12 | 31.4～39.2 | 120 |
| SCK500-4T280G | 800 | 80度 | M12 | 31.4～39.2 | 150×2 | M12 | 31.4～39.2 | 150 |
| SCK500-4T315G | 800 | 80度 | M12 | 31.4～39.2 | 185×2 | M12 | 31.4～39.2 | 95×2 |
| SCK500-4T355G | 1000 | 800 | M12 | 31.4～39.2 | 240×2 | M12 | 31.4～39.2 | 120×2 |
| SCK500-4T400G | 1250 | 1000 | M12 | 31.4～39.2 | 240×2 | M12 | 31.4～39.2 | 120×2 |
| SCK500-4T450G | 1250 | 1000 | M12 | 31.4～39.2 | 300×2 | M12 | 31.4～39.2 | 150×2 |
| SCK500-4T500G | 1600 | 1250 | M12 | 31.4～39.2 | 300×2 | M12 | 31.4～39.2 | 150×2 |
| SCK500-4T560G | 1600 | 1250 | M12 | 31.4～39.2 | 400×2 | M12 | 31.4～39.2 | 185×2 |
| SCK500-4T630G | 2000 | 1600 | M12 | 31.4～39.2 | 400×2 | M12 | 31.4～39.2 | 185×2 |
| SCK500-4T710G | 2000 | 1600 | M12 | 31.4～39.2 | 400×2 | M12 | 31.4～39.2 | 185×2 |
標準配線図
制御端子の位置と機能
| アナログ 入力 | +10V | アナログ入力リファレンス 電圧 | 10 V±1%、CoMから内部絶縁 |
| 最大出力電流20mA | |||
| GND | シミュレーション | COMからの内部分離 | |
| Al1/Al2 | アナログ入力チャンネル1/2 | 010V: 入力インピーダンス22kΩ | |
| 0～20mA:入力インピーダンス5002 | |||
| ジャンパー端子は0～10Vと0～20mAの間で切り替え可能 アナログ入力、および工場出荷時の電圧入力 | |||
| アナログ 出力 | AI3 | 入力チャンネル3をシミュレートします | 0～10V: 入力インピーダンス22kΩ |
| AO1/AO2 | アナログ出力1/2 | 0～10V: インピーダンス≥10KΩ | |
| 0〜20mA：インピーダンス範囲は200n〜500Ω | |||
| ジャンパーターミナルを介して0～10Vおよび0～20mAを実現 アナログ出力スイッチング、工場出荷時の電圧出力 | |||
| GND | シミュレーションで | COMからの内部分離 | |
| +24V | +24V | 24V±20%、GNDから内部絶縁 | |
| 最大負荷200mA | |||
| コム | プラス24Vグランド | GNDからの内部絶縁 | |
| デジタル 入力 | X1～X7 | 多機能入力 ターミナル1～7 | 入力仕様：24V DC、5mA 周波数範囲：0～200Hz 電圧範囲：24V±20% |
| X7/HDI | 多機能 入力/パルス入力 | 多機能入力:X1～X7と同じ | |
| パルス入力：0.1Hz～50kHz；電圧範囲：24V±20% | |||
| デジタ 出力 | Y1/HDO | オープンコレクトまたは出力 | オープンコレクタ出力：1、電圧範囲：0〜24V、2、電流範囲：0〜50mA |
| / パルス出力 | 吐き出し出力：0～50kHz | ||
| Y2 | オープンコレクタ出力 | オープンコレクタ出力：1、電圧範囲：0〜24V、2、電流範囲：0〜50mA | |
| コム | オープンコレクタ出力共通端 | GNDからの内部絶縁 | |
| リレー1 出力 | R1A/R1B/R1C | リレー出力1 | R1b-r1c:通常オン |
| Rla-r1c:通常閉鎖型 | |||
| 接点容量：250VAC/3A、30V DC/3A | |||
| リレー2 出力 | R2A/R2B/R2C | リレー出力2 | R2BからR2C:通常有効 |
| R2A-R2C:通常閉 | |||
| 接点容量：250VAC/3A、30V DC/3A | |||
| ターミナル ST0/485 | STO | 安全トルクオフ | STO が作動すると、モーターは停止状態になり、停止中のモーターが誤って始動するのを防ぐことができます。 STOが作動すると、モーターは回転し、慣性によって回転を続けます。 停止状態になります。モーターにロック ブレーキが付いている場合は、ロック ブレーキが直ちに閉じます。 |
| コム | 安全なトルクは共通エンドから外れます | GNDからの内部絶縁 | |
| 485+ | 485 差動信号正 | レート:4800/96o0/19200/38400/57600/115200 BpS | |
| 485 | 485 差動信号負 | 最長距離500メートル（標準ツイストペアシールドケーブル使用） | |
| 拡大 カードインターフェース | CN701 | 拡張カードインターフェース |
